线束导通测试系统技术要求:
1、检测系统主要构成:
(1) 测试主机与软件系统
(2) 电脑和显示器
(3) 标签打印机

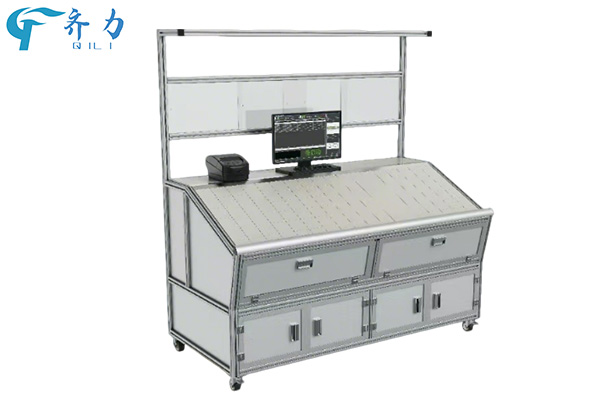

(4) 检测台(平台式设计，尺寸1580x1000mm，线体比较长，平台设计斜面，方便把线束进行测试)
(5) 配套气动检测模块(无需气密检测)
(6) 锁片存在性测试
2、检测系统可实现功能:
(1) 线束导通、错位、短路、断路等问题。
(2) 护套二次锁扣存在性检测(需配合可检测二次锁的气动模块)。
(3) 系统可实现检测过程数据记录，包含生产批次，产品编号，判定结果等信息。
(4) 条码打印内容可实现任意编辑。
(5) 带诱导插线功能。
3、检测系统操作步骤:
1)插入被测样线，气缸自动锁住。
2)点学习，自动学习样线标准回路关系(也可以直接导入回路表进行测试)。
3)学习完成后，进行被测件批量测试。如有短路、短路、错位等故障，显示器上能直观的反应出来，故障一目了然。被测件在不合格的情况下，处于锁定状态，需通过手动总弹出，或者通过设置权限解锁，需输入密码才可弹出。
4)测试合格，气缸自动解锁，被测线自动弹出，同时打印合格标签，标签内容任意设置。
5)测试合格后，取出被测件，进行下一根测试。
